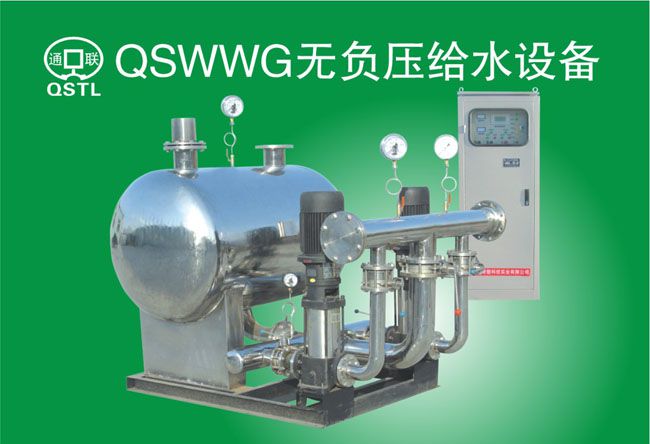

QSWWG无负压给水设备


一、产品概述
      建设部《城市供水条例》规定,禁止在城市公共供水管道上直接装泵抽水!这是因为抽水时产生的负压会影响周围其它用户的用水,严重时甚至会对市政管网造成破损。
      目前大部份城市普遍存在着自来水管网压力不足,经常出现高层住户无水的现象,而解决该困扰的方法基本采用修建地面水池(箱)或地下蓄水池,再用增压泵二次提水来解决,采用此方法,投资大,建设期长,占地面积大,运行成本高,浪费能源,不卫生,人为造成的二次污染严重。
      无负压给水设备是我公司创新研制的对城市自来水管网不产生负压的增压稳流给水设备,该设备直接与市政自来水管网连接,通过真空抑制器和稳流补偿器来自动保护市政管网不产生真空负压,并且充分利用管网原有的压力,在原有的压力基础上实现压力叠加,压力缺多少自动补多少,当市政管网压力满足供水要求时,设备自动停止工作,直接供水,节能效果显著是目前新型的二次给水设备。


二、设备的优点、特点
      1、节省总投资
      ①不用修建地上水池(箱)或地下蓄水池,节省土建工程的各项费用。
      ②与市政管网直接连接,实现压力叠加,缩小增压水泵的型号,减少水泵的投资。
      ③占地面积小,节省土地及房屋费用的支出。
      2、节能、运行成本
      ①因实现压力叠加,水泵型号缩小,电机功率降低,节能明显。
      ②没有人为的二次污染,消毒、清洗等费用明显减少,效益明显提高。
      ③无人值守,采用巡视制,管理费用明显节约。
      ④因全封闭结构,杜绝了跑、冒、漏等浪费水资源现象,水费节省明显。
      3、环保、卫生
      由于采用卫生级不锈钢材料制造,全封闭结构运行,没有人为的二次污染,外界的小动物如老鼠、蛇、微生物等异杂物不能污染到水源、卫生安全有绝对的保证。
      4、性能先进、自动化程度高
      采用当今世界上先进的微机控制技术及先进耐用的电气元件,使设备运行可靠、压力平稳,且具有定时自动切换水泵运行,故障报警,市政自来水管网停水或流量不足时自动停止,恢复供水后自动开机,停电来电后系统自动重新恢复工作等实用功能,并且可选配远程监控功能和无线监控功能。


三、系统工作原理
     (1)根据用户所需的正常供水压力,在控制柜的可编程控制器面板上设定用户所需的压力值,当市政自来水的压力低于用户所需的压力时,微机会自动控制变频泵启动运行增压,直到用户所需的压力,并控制水泵以一恒定的转速运行进行恒压供水,当用水量增加时水泵转速升高,当用水量减少时小泵转速降低,当市政自来水的压力大于或等于用户所需的压力时,系统就延时休眠,微机时刻检测管网系统的压力,充分利用了原有的压力,时刻保证用户的用水,当市政自来水的压力降低时,系统就自动唤醒运行。
     (2)系统在运行过程中,微机时刻检测市政自来水管网压力和系统的压力,通过进水压力的检测和真空平衡器来保证流量调节罐不产生负压,从而保证市政管网不产生负压。既充分利用市政管网原有的压力,又保证管网不产生负压,保证了用水的安全。
     (3)市政自来水管网停水或流量不足时系统自动停机,来水自动开机,停电来电后系统会自动启动运行,恢复恒压供水。

四、应用领域,适用范围
       ①设备应用于自来水压力不足的住宅小区、高层楼房、学校、宾馆、机关办公楼等需要二次加压供水的场合。
       ②适用范围:
        a、流量范围:0-600m3/h
        b、压力范围:0-2.0MPa
        c、环境温度:0-+40℃
        d、相对湿度:<90%(电控部分)
        e、电源50Hz±2Hz  380V×(I+10%)
        f、压力调节精度:≤0.01MPa
        g、流量调节罐的有效容积:0.31m3-3.4m3
        h、防护等级:控制柜IP40   水泵及其它IP44

五、选型注意事项
      无吸程增压稳流供水设备的选型是根据用户自来水管网的管径、流量、扬程(或压力)和用户在用水高峰期所要求达到的各种参数,在自来水流量能够满足要求情况下,可选择参数表中流量调节罐的容积。如果用户供水管径较细,在用水高峰期流量满足不了要求,需重新计算调节罐的容积,具体
按以下公式:
     V=(Q2-Q1)·△t
     V——流量调节罐容积(m3)
    Q2——一个用水高峰期流量调节罐出水口流量(m3/h)
    Q1——一个用水高峰期流量调节罐进水口流量(m3/h)
    △t ——一个用水高峰期高峰持续时间(h)
    ●计算户用水时,用水标准每户可按约0.11m3/h计算。
    ●选用水泵扬程可按水泵到用户不利点的垂直高度计算。

六、订货须知
      ●用户依据所需的流量、扬程、参考户数在样本中自行选取设备的型号。
      ●流量调节罐的规格、尺寸与自来水进水管径、现场安装位置等有关。选型、订货时请根据现场实际情况选型。
      ●用户需要我公司代选设备型号,请与我公司联系。
      ●设备正常供货范围:自流量调节罐进口过滤器起至系统出水总管止部分。包括碟阀、止回阀、橡胶接头、流量调节罐、仪表等。
      ●用户如有特殊要求,请在订货时提出,我公司将根据用户的要求供货。

七、安装调试注意事项
       ●吊装、搬运、存放过程要避免磕碰;控制柜严禁受潮,淋雨。不要在设备上放置重物,严禁以管路作为吊装的支承点。
       ●安装、配管要清除管路及其附件上的异物,把底座安装到预先埋好地脚螺栓的基础上,调整进、出口配管法兰对准配管方向,检查好法兰密封垫的接触面,锁紧法兰。配管结束后,紧固地脚螺栓。
       ●电气接线控制柜应安装在清洁、干燥、无腐蚀性介质的场所,并做好相应的防护。电气布线应在预制地面前,铺设好穿线套管。
       ●调试、试运行调试运行前应再次检查设备接管、电气线路、设备接地是否正确可靠。检查完毕后,打开管路进水阀门,让流量调节罐、管路、增压水泵内充满水。打开增压泵上的排气阀排空泵内空气后,关闭排气阀。
       ●首次运行必须有专业调试人员现场指导,并做好记录。
       ●设备具有手动和自动运行功能,如出现故障报警,必须由专业技术人员到现场处理,非专业技术人员请勿自行维修。
